釤鈷

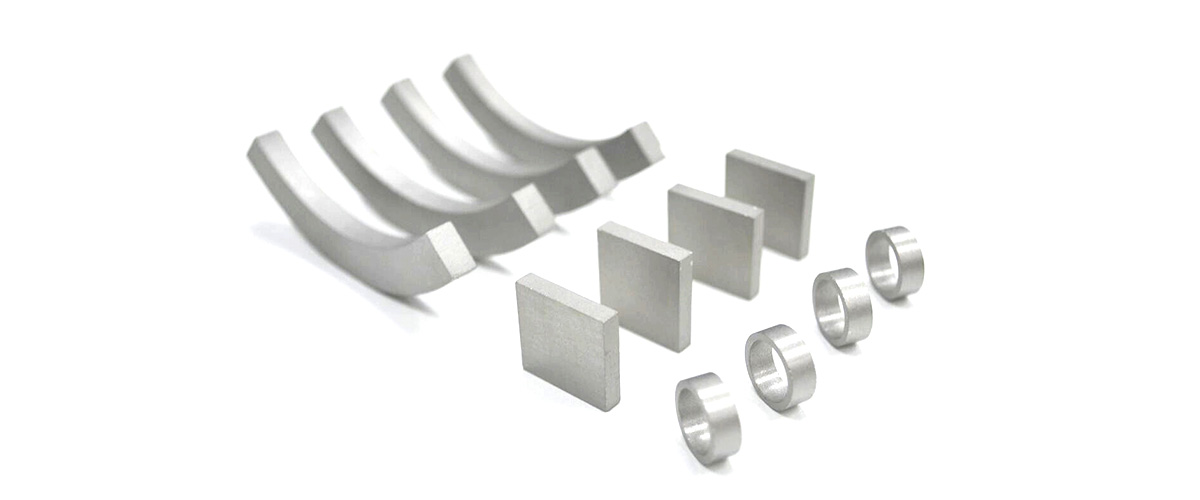

SmCo Magnets
釤鈷磁鐵也是一種稀土磁鐵，是由釤、鈷和其它金屬材料經配比制成的一種永久磁鐵，于1970年研發成功。其主要特點是磁性能比較高，耐溫性能好。釤鈷磁鐵具有較高的磁能積，較高的矯頑性，與釹鐵硼相比，釤鈷 更適合工作在高溫環境中。釤鈷具有很好的抗腐蝕性，因此一般來說不需要鍍層。
但是由于釤鈷的分子結構特殊，所以比較易碎，易裂。此外釤鈷的主要成分釤在地球上的儲量低，所以價格也十分昂貴。釤鈷根據其成份的不同可以分為SmCo5和Sm2Co17兩大類,別為第一代和第二代稀土永磁材料。
釤鈷牌號表
| 材料 | 牌號 | Br 剩磁 | Hcb 矯頑力 | Hcj 內稟矯頑力 | (BH)max 最大磁能積 | TC 居里溫度 | TW 最高工作溫度 | (Br)剩磁 溫度系數 | Hcj內稟矯頑力溫度系數 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 釤鈷1:5 SmCo5(Smpr)Co5 | T | kGs | kA/m | kOe | kA/m | kOe | KJ/m3 | MGOe | ℃ | ℃ | %℃ | %℃ | |
| YX-16 | 0.81-0.85 | 8.1-8.5 | 620-660 | 7.8-8.3 | 1194-1830 | 15-23 | 110-127 | 14-16 | 750 | 250 | -0.050 | -0.30 | |
| YX-18 | 0.85-0.90 | 8.5-9.0 | 660-700 | 8.3-8.8 | 1194-1830 | 15-23 | 127-143 | 16-18 | 750 | 250 | -0.050 | -0.30 | |
| YX-20 | 0.90-0.94 | 9.0-9.4 | 676-725 | 8.5-9.1 | 1194-1830 | 15-23 | 150-167 | 19-21 | 750 | 250 | -0.050 | -0.30 | |
| YX-22 | 0.92-0.96 | 9.2-9.6 | 710-748 | 8.9-9.4 | 1194-1830 | 15-23 | 160-175 | 20-22 | 750 | 250 | -0.050 | -0.30 | |
| YX-24 | 0.96-1.00 | 9.6-10.0 | 730-770 | 9.2-9.7 | 1194-1830 | 15-23 | 175-190 | 22-24 | 750 | 250 | -0.050 | -0.30 | |
| 釤鈷1:5 SmCo5 | YX-16s | 0.79-0.84 | 7.9-8.4 | 612-660 | 7.7-8.3 | ≥1830 | ≥23 | 118-135 | 15-17 | 750 | 250 | -0.035 | -0.28 |
| YX-18s | 0.84-0.89 | 8.4-8.9 | 644-692 | 8.1-8.7 | ≥1830 | ≥23 | 135-151 | 17-19 | 750 | 250 | -0.040 | -0.28 | |
| YX-20s | 0.89-0.93 | 8.9-9.3 | 684-732 | 8.6-9.2 | ≥1830 | ≥23 | 150-167 | 19-21 | 750 | 250 | -0.045 | -0.28 | |
| YX-22s | 0.92-0.96 | 9.2-9.6 | 710-756 | 8.9-9.5 | ≥1830 | ≥23 | 167-183 | 21-23 | 750 | 250 | -0.045 | -0.28 | |
| YX-24s | 0.96-1.00 | 9.6-10.0 | 740-788 | 9.3-9.9 | ≥1830 | ≥23 | 183-199 | 23-25 | 750 | 250 | -0.045 | -0.28 | |
| 低溫度系數 釤鈷1:5 (SmGd)Co5 | LTc(YX-10) | 0.62-0.66 | 6.2-6.6 | 485-517 | 6.1-6.5 | ≥1830 | ≥23 | 75-88 | 9.5-11 | 750 | 300 | 溫度范圍Br溫度系數%℃ 20-100℃+0.0156%℃ 100-200℃+0.0087%℃ 200-300℃+0.0007%℃ | |
| 鈰鈷銅鐵Ce(CoFeCu)5 | YX-12 | 0.70-0.74 | 7.0-7.4 | 358-390 | 4.5-4.9 | 358-478 | 4.5-6 | 80-103 | 10-13 | 450 | 200 | ||
| 釤鈷2:17 Sm2(CoFeCuZr)17 | YXG-24H | 0.95-1.02 | 9.5-10.2 | 692-764 | 8.7-9.6 | ≥1990 | ≥25 | 175-191 | 22-24 | 800 | 350 | -0.025 | -0.20 |
| YXG-26H | 1.02-1.05 | 10.2-10.5 | 748-796 | 9.4-10.0 | ≥1990 | ≥25 | 191-207 | 24-26 | 800 | 350 | -0.030 | -0.20 | |
| YXG-28H | 1.03-1.08 | 10.3-10.8 | 756-812 | 9.5-10.2 | ≥1990 | ≥25 | 207-220 | 26-28 | 800 | 350 | -0.035 | -0.20 | |
| YXG-30H | 1.08-1.10 | 10.8-11.0 | 788-835 | 9.9-10.5 | ≥1990 | ≥25 | 220-240 | 28-30 | 800 | 350 | -0.035 | -0.20 | |
| YXG-32H | 1.10-1.13 | 11.0-11.3 | 812-860 | 10.2-10.8 | ≥1990 | ≥25 | 230-255 | 29-32 | 800 | 350 | -0.035 | -0.20 | |
| YXG-22 | 0.93-0.97 | 9.3-9.7 | 676-740 | 8.5-9.3 | ≥1433 | ≥18 | 160-183 | 20-23 | 800 | 300 | -0.020 | -0.20 | |
| YXG-24 | 0.95-1.02 | 9.5-10.2 | 692-764 | 8.7-9.6 | ≥1433 | ≥18 | 175-191 | 22-24 | 800 | 300 | -0.025 | -0.20 | |
| YXG-26 | 1.02-1.05 | 10.2-10.5 | 748-796 | 9.4-10.0 | ≥1433 | ≥18 | 191-207 | 24-26 | 800 | 300 | -0.030 | -0.20 | |
| YXG-28 | 1.03-1.08 | 10.3-10.8 | 756-812 | 9.5-10.2 | ≥1433 | ≥18 | 207-220 | 26-28 | 800 | 300 | -0.035 | -0.20 | |
| YXG-30 | 1.08-1.10 | 10.8-11.0 | 788-835 | 9.9-10.5 | ≥1433 | ≥18 | 220-240 | 28-30 | 800 | 300 | -0.035 | -0.20 | |
| YXG-32 | 1.10-1.13 | 11.0-11.3 | 812-860 | 10.2-10.8 | ≥1433 | ≥18 | 230-255 | 29-32 | 800 | 300 | -0.035 | -0.20 | |
| YXG-26M | 1.02-1.05 | 10.2-10.5 | 676-780 | 8.5-9.8 | 955-1433 | 12-18 | 191-207 | 24-26 | 800 | 300 | -0.035 | -0.20 | |
| YXG-28M | 1.03-1.08 | 10.3-10.8 | 676-796 | 8.5-10.0 | 955-1433 | 12-18 | 207-220 | 26-28 | 800 | 300 | -0.035 | -0.20 | |
| YXG-30M | 1.08-1.10 | 10.8-11.0 | 676-835 | 8.5-10.5 | 955-1433 | 12-18 | 220-240 | 28-30 | 800 | 300 | -0.035 | -0.20 | |
| YXG-32M | 1.10-1.13 | 11.0-11.3 | 676-852 | 8.5-10.7 | 955-1433 | 12-18 | 230-255 | 29-32 | 800 | 300 | -0.035 | -0.20 | |
| YXG-24L | 0.95-1.02 | 9.5-10.2 | 541-716 | 6.8-9.0 | 636-955 | 8-12 | 175-191 | 22-24 | 800 | 250 | -0.025 | -0.20 | |
| YXG-26L | 1.02-1.05 | 10.2-10.5 | 541-748 | 6.8-9.4 | 636-955 | 8-12 | 191-207 | 24-26 | 800 | 250 | -0.035 | -0.20 | |
| YXG-28L | 1.03-1.08 | 10.3-10.8 | 541-764 | 6.8-9.6 | 636-955 | 8-12 | 207-220 | 26-28 | 800 | 250 | -0.035 | -0.20 | |
| YXG-30L | 1.08-1.15 | 10.8-11.5 | 541-796 | 6.8-10.0 | 636-955 | 8-12 | 220-240 | 28-30 | 800 | 250 | -0.035 | -0.20 | |
| YXG-32L | 1.10-1.15 | 11.0-11.5 | 541-812 | 6.8-10.2 | 636-955 | 8-12 | 230-255 | 29-32 | 800 | 250 | -0.035 | -0.20 | |
| 低溫度系數 釤鈷2:17 (SmEr)2(CoTM)17 | LTC（YXG-22) | 0.94-0.98 | 9.4-9.8 | 668-716 | 8.4-9.0 | ≥1433 | ≥18 | 167-183 | 21-23 | 840 | 300 | 溫度范圍Br溫度系數%℃ -50-25℃+0.005%℃ 20-100℃-0.008%℃ 100-200℃-0.008%℃ 200-300℃-0.011%℃ | |
釤鈷物理特性
| 參數名稱 | 釤鈷1:5 | 釤鈷2:17 |
|---|---|---|
| 居里溫度（℃） | 750 | 800 |
| 最高工作溫度（℃） | 250 | 300 |
| 硬度Hv（MPa） | 450-500 | 550-600 |
| 密度（g/cm3） | 8.3 | 8.4 |
| Br的溫度系數（％/℃） | -0.05 | -0.035 |
| iHc的溫度系數（％/℃） | -0.3 | -0.2 |
| 抗拉強度（N/mm） | 400 | 350 |
| 橫向斷裂強度（N/mm） | 150-180 | 130-150 |
